โมดูล Notifier FZM-1 FMM-1 FCM-1 FRM-1 ต่างกันยังไง เลือกตัวไหน

โมดูลตระกูล F ของ Notifier หน้าตาคล้ายกันเกือบหมด ใส่กล่องเดียวกัน ต่อสาย SLC เหมือนกัน แต่ทำงานคนละอย่าง สั่งผิดตัวคือเสียเที่ยว หน้านี้เทียบให้ครบทุกรุ่นที่เราสต๊อก พร้อมราคาปัจจุบัน และจุดที่สับสนกันบ่อยที่สุด

ตารางเทียบทุกรุ่น

รุ่น	ทำหน้าที่อะไร	สเปกสำคัญ

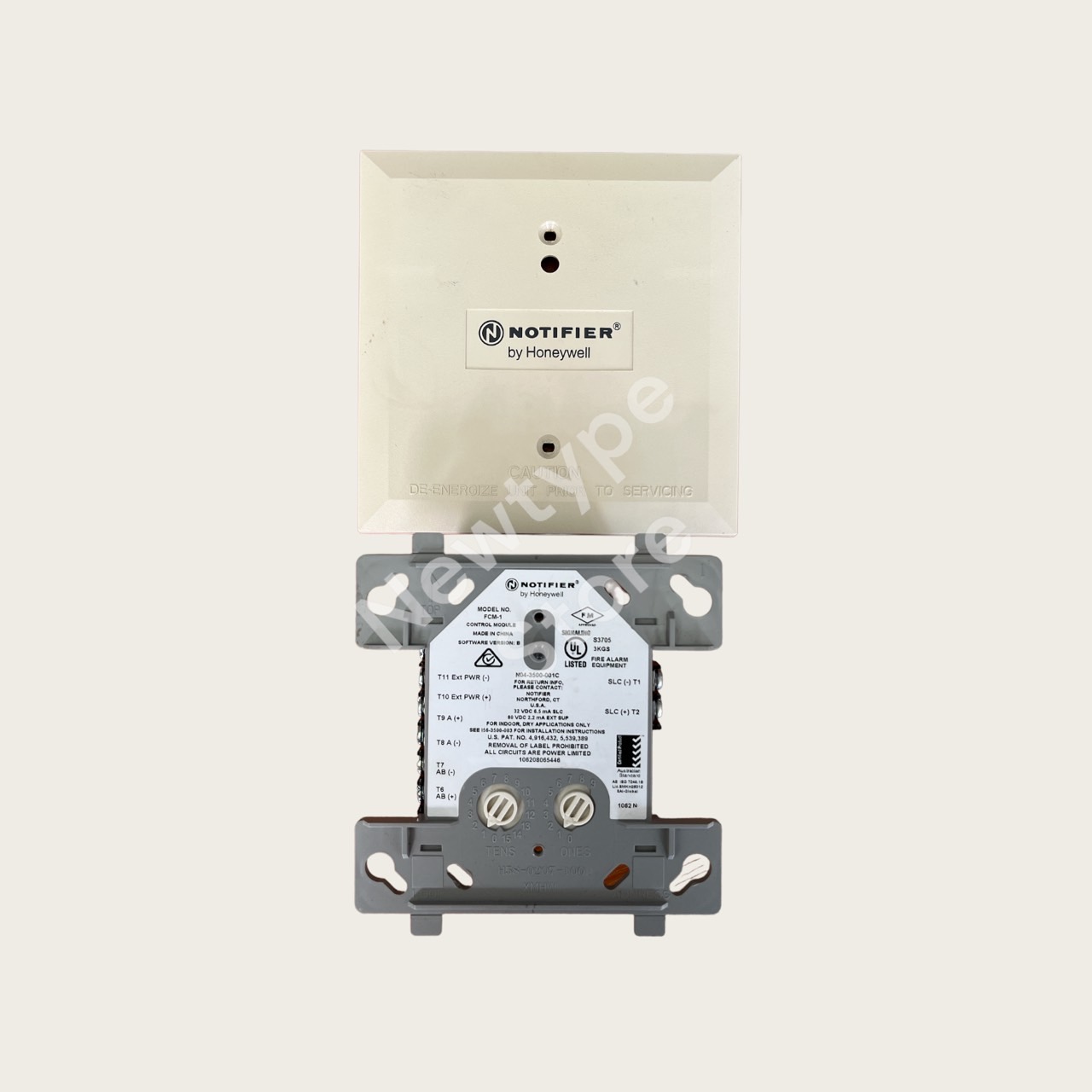

FZM-1	อ่านโซน Smoke Detector แบบ 2 สาย (จ่ายไฟให้ detector ด้วย)	รองรับ: 2-wire 24V smoke detector · คลาส: Class A/B
FMM-1	อ่านหน้าสัมผัสแห้ง (dry contact) เช่น Manual Pull, Waterflow, Tamper	คลาส: Class A/B · หน้าที่: Monitor module สำหรับ dry-contact

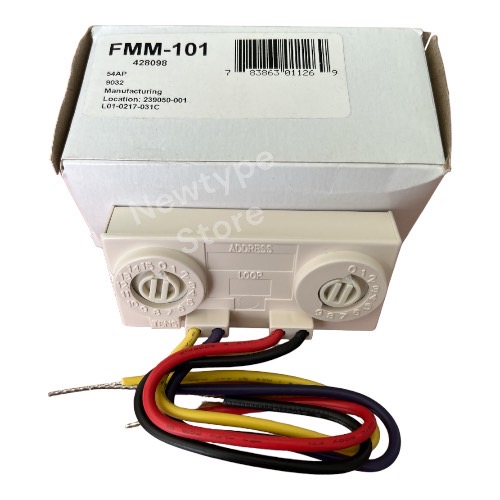

FMM-101	เหมือน FMM-1 แต่ตัวเล็กพิเศษ ยัดในกล่องอุปกรณ์ได้ รองรับ Class B อย่างเดียว	ขนาด: 1.3x2.75x0.5 นิ้ว · คลาส: Class B only
FDM-1	อ่าน dry contact 2 วงจรแยกกัน กินแอดเดรส 2 ตัว	หน้าที่: ตรวจสอบ 2 วงจร Class B แยก 2 address
FCM-1	ขับวงจรแจ้งเตือน (กระดิ่ง ไซเรน สโตรบ) 24VDC พร้อมซุปเปอร์ไวส์สาย	แรงดันไฟ: 15-32VDC จาก SLC · หน้าที่: ควบคุมวงจร notification 24VDC
FRM-1	รีเลย์หน้าสัมผัสแห้ง สั่งอุปกรณ์ภายนอก เช่น หยุด AHU เรียกลิฟต์ ปลดล็อกประตู	หน้าที่: Relay dry-contact output · ที่อยู่: ตั้งด้วย rotary switch

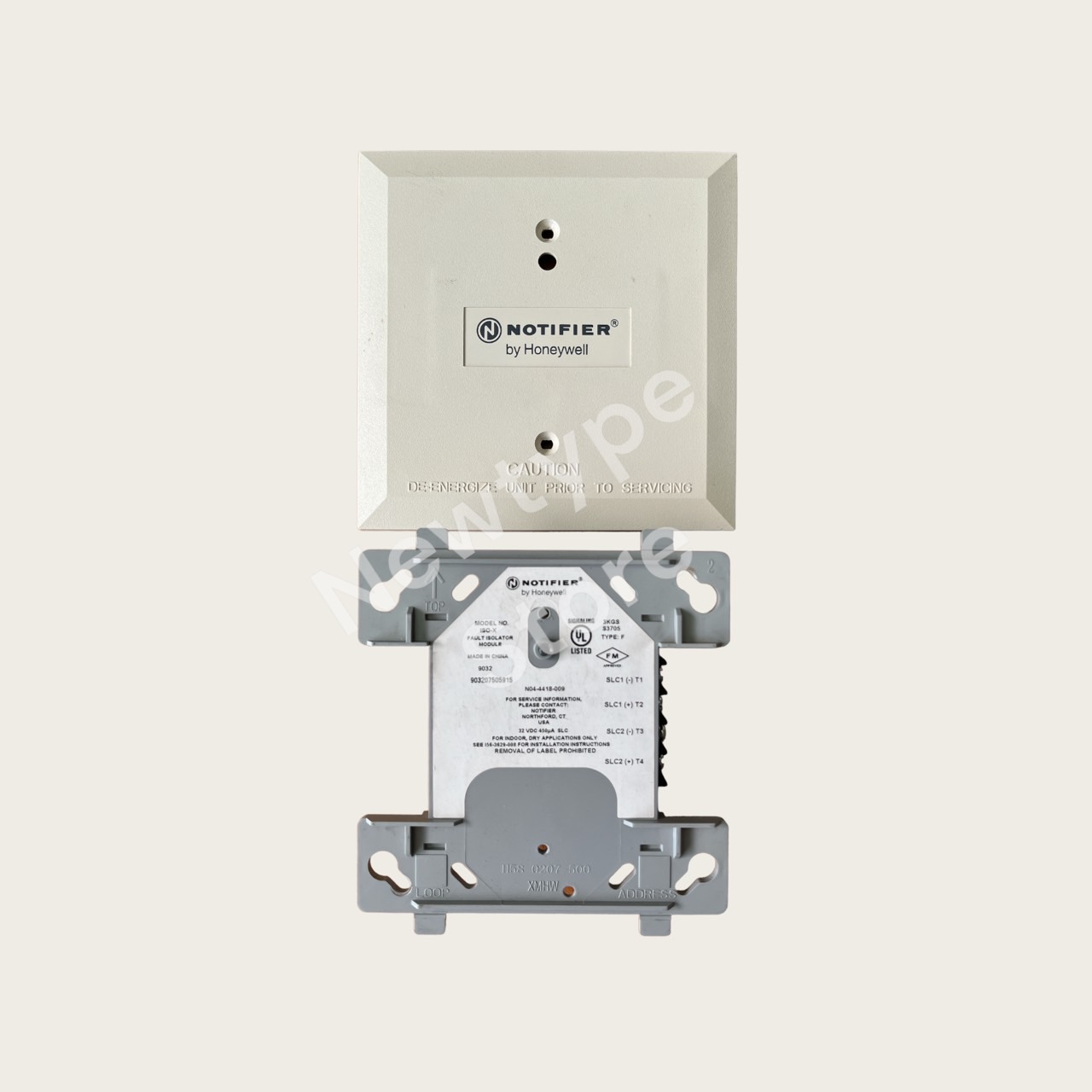

ISO-X	ตัดแยกจุดที่ลัดวงจรบน SLC ไม่ให้ลูปล่มทั้งเส้น	หน้าที่: ป้องกัน short circuit บน SLC loop

คลิกที่รหัสรุ่นเพื่อดูสเปกเต็มและขอใบเสนอราคา หรือสอบถามผ่าน LINE / โทร 061-464-6899

สองคู่ที่ช่างสั่งผิดบ่อยที่สุด

1. FZM-1 กับ FMM-1 — คู่ที่พลาดกันมากที่สุด

ทั้งคู่คือ “โมดูลอ่านค่า” เหมือนกัน แต่อ่านคนละอย่าง

FZM-1 ออกแบบมาสำหรับ Smoke Detector แบบ 2 สาย (conventional) โดยเฉพาะ มันจ่ายไฟเลี้ยง detector ให้ด้วย และแยกออกได้ว่าวงจรนั้น “ปกติ / แจ้งเหตุ / สายขาด”
FMM-1 อ่านได้แค่ หน้าสัมผัสแห้ง — สวิตช์ที่เปิด/ปิดเฉย ๆ ไม่มีไฟเลี้ยงให้ เหมาะกับ Manual Pull Station, Waterflow Switch, Tamper Switch

อาการเวลาสั่งผิด: เอา FMM-1 ไปต่อโซน Smoke Detector 2 สาย → detector ไม่มีไฟเลี้ยง ระบบขึ้น trouble หรือไม่ก็เงียบสนิทไม่แจ้งเหตุ ถ้าปลายทางเป็น detector ที่ต้องกินไฟ ให้ใช้ FZM-1 เสมอ

2. FCM-1 กับ FRM-1 — ทั้งคู่ “สั่งงาน” แต่คนละแบบ

FCM-1 ขับ วงจรแจ้งเตือน (NAC) — กระดิ่ง ไซเรน สโตรบ ที่กินไฟ 24VDC และมันเฝ้าดูสายให้ด้วย สายขาดเมื่อไหร่ตู้รู้ทันที
FRM-1 ให้แค่ หน้าสัมผัสรีเลย์แห้ง ๆ ไม่มีไฟออก ไม่ซุปเปอร์ไวส์สาย ใช้ไปสั่งของที่ไม่ใช่อุปกรณ์แจ้งเหตุ เช่น สั่งหยุดพัดลม AHU สั่งลิฟต์ลงชั้นล่าง ปลดล็อกประตูหนีไฟ

กฎง่าย ๆ: ถ้าปลายทางเป็นของที่ “ดังหรือกระพริบ” ใช้ FCM-1 · ถ้าปลายทางเป็นเครื่องจักรหรือระบบอื่นของอาคาร ใช้ FRM-1

เลือกยังไงใน 3 คำถาม

โมดูลนี้จะ “อ่าน” หรือ “สั่ง”?
อ่าน → FZM-1 / FMM-1 / FMM-101 / FDM-1 · สั่ง → FCM-1 / FRM-1
ถ้าอ่าน — ปลายทางกินไฟไหม?
กินไฟ (Smoke Detector 2 สาย) → FZM-1
ไม่กินไฟ (สวิตช์ หน้าสัมผัสแห้ง) → FMM-1 (ที่แคบมาก → FMM-101 · ต้องอ่าน 2 จุดแยกกัน → FDM-1)
ถ้าสั่ง — ปลายทางเป็นอุปกรณ์แจ้งเหตุหรือเครื่องจักร?
อุปกรณ์แจ้งเหตุ 24VDC → FCM-1 · อย่างอื่น → FRM-1

อีกตัวที่มักถูกลืมคือ ISO-X ไม่ได้ทำหน้าที่อ่านหรือสั่งอะไรเลย แต่ถ้า SLC ช็อตขึ้นมาแล้วไม่มี isolator คั่นไว้ ลูปจะล่มทั้งเส้น งานที่เดินลูปยาวหรือข้ามชั้น ควรวางแผนใส่ไว้ตั้งแต่แรก

คำถามที่ช่างถามบ่อย

FZM-1 กับ FMM-1 ต่างกันยังไง

FZM-1 ใช้กับ Smoke Detector แบบ 2 สายที่ต้องมีไฟเลี้ยงจากโมดูล ส่วน FMM-1 อ่านได้เฉพาะหน้าสัมผัสแห้ง เช่น Manual Pull Station หรือ Waterflow Switch ที่ไม่ต้องการไฟเลี้ยง ถ้าปลายทางเป็น detector ที่กินไฟ ต้องใช้ FZM-1

FCM-1 ใช้กับอะไรได้บ้าง

FCM-1 เป็นโมดูลควบคุมวงจรแจ้งเตือน (NAC) ใช้ขับกระดิ่ง ไซเรน และไฟสโตรบที่ใช้ไฟ 24VDC โดยรับไฟจากแหล่งจ่ายภายนอกและซุปเปอร์ไวส์สายให้ด้วย ถ้าต้องการแค่หน้าสัมผัสแห้งไปสั่งเครื่องจักร ให้ใช้ FRM-1 แทน

FMM-1 กับ FMM-101 ต่างกันตรงไหน

หน้าที่เหมือนกันคืออ่านหน้าสัมผัสแห้ง ต่างกันที่ขนาดและคลาสของวงจร FMM-101 ตัวเล็กกว่ามาก จนยัดเข้าไปในกล่องอุปกรณ์ได้ แต่รองรับเฉพาะ Class B ส่วน FMM-1 รองรับทั้ง Class A และ Class B

FDM-1 ใช้แทน FMM-1 สองตัวได้ไหม

ได้ในกรณีที่จุดติดตั้งอยู่ใกล้กัน เพราะ FDM-1 อ่านวงจร Class B ได้ 2 วงจรแยกกันและกินแอดเดรส 2 ตัว ช่วยประหยัดพื้นที่กล่องและค่าติดตั้ง แต่ถ้าต้องการ Class A ต้องใช้ FMM-1

ต้องใส่ ISO-X ทุกกี่ตัว

ขึ้นกับการออกแบบลูปและข้อกำหนดของงาน หลักการคือแบ่ง SLC ออกเป็นช่วง ๆ เพื่อให้จุดที่ลัดวงจร ถูกตัดออกโดยที่อุปกรณ์ช่วงอื่นยังทำงานได้ ควรกำหนดตั้งแต่ขั้นออกแบบ ไม่ใช่มาเพิ่มทีหลัง สอบถามทีมวิศวกรของเราได้ก่อนสั่งของ
